Распределительный вал — дирижёр под капотом: как он задаёт ритм мотору

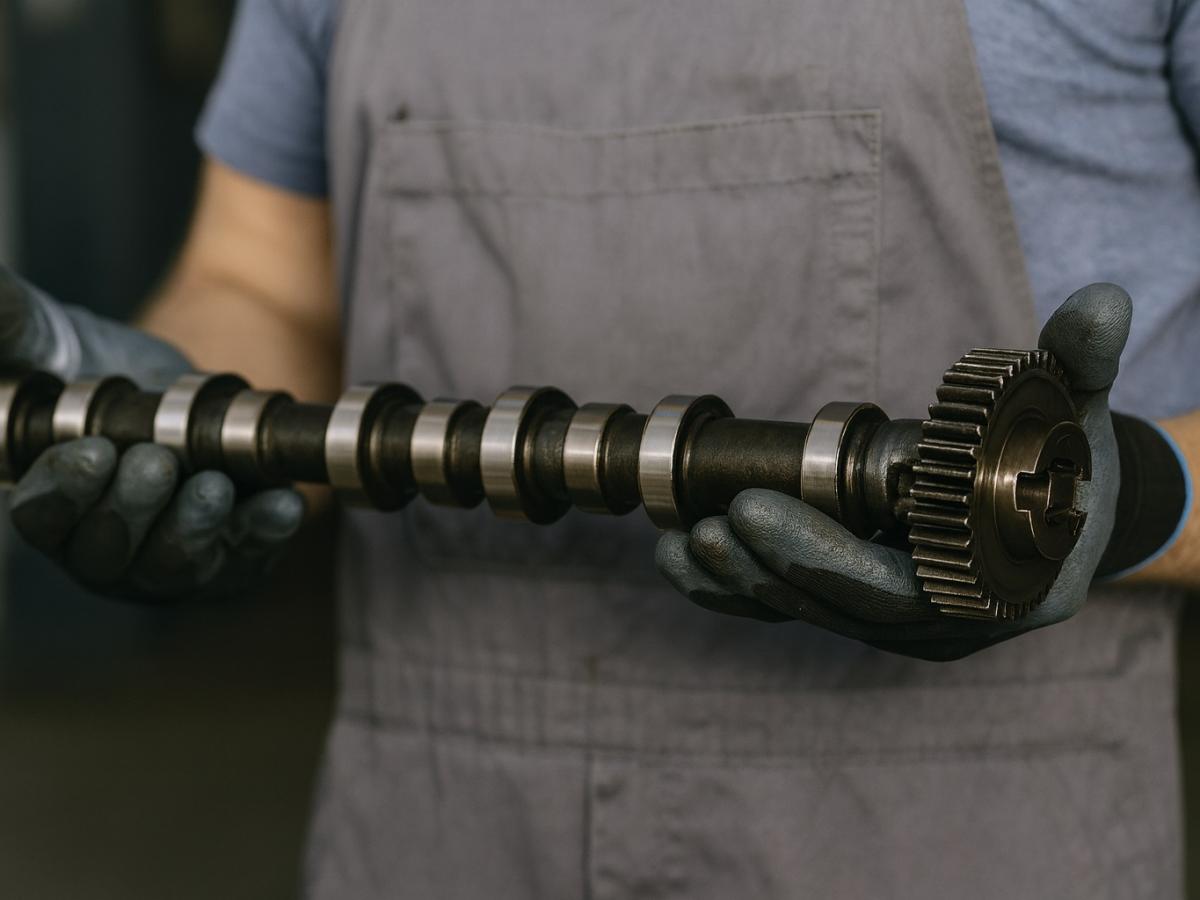

Распределительный вал — это деталь, о которой большинство водителей вспоминают только тогда, когда двигатель начинает вести себя странно. Но именно этот элемент управляет ритмом работы мотора: открывает и закрывает клапаны, регулирует подачу топлива и выпуск отработанных газов. От его параметров напрямую зависит мощность, крутящий момент и "характер" автомобиля.

Сегодня поговорим, как разобраться в сложных характеристиках распредвала, которые на первый взгляд напоминают чужой язык — и почему их стоит знать даже тем, кто не собирается лезть под капот сам.

Что делает распредвал

Главная задача распределительного вала — открывать и закрывать клапаны цилиндров в нужный момент. Каждый цилиндр имеет два клапана: впускной, через который в камеру сгорания поступает топливовоздушная смесь, и выпускной, через который удаляются выхлопные газы.

Кулачки распредвала — неровности на его поверхности — управляют этим процессом. Когда кулачок давит на толкатель клапана, тот открывается. Как только кулачок отходит — клапан закрывается под действием пружины.

Если упростить, распределительный вал задаёт "дыхание" двигателя. Малейшее отклонение углов или высоты подъёма может изменить всю динамику машины.

Основные параметры распредвала

На упаковке или в каталоге автозапчастей можно встретить непонятные обозначения вроде "Продолжительность 288/294, подъём 0,520/0,540, угол 110". Разберём, что это значит.

Подъём клапана

Подъём показывает, насколько сильно клапан открывается от закрытого положения. Чем больше подъём, тем больше воздуха и топлива поступает в цилиндр, а значит, тем выше мощность двигателя.

Например, спортивные распредвалы имеют подъём 11-14 мм, тогда как стандартные ограничиваются 8-10 мм. Но чрезмерное увеличение подъёма может привести к столкновению поршня с клапаном или поломке пружин.

Если нужна небольшая прибавка мощности, не обязательно менять весь распредвал. Часто устанавливают рокеры с увеличенным передаточным отношением — они дают дополнительный подъём без вмешательства в вал.

Продолжительность открытия

Этот параметр определяет, как долго клапан остаётся открытым. Измеряется он не в секундах, а в градусах поворота коленчатого вала.

Чем дольше клапан открыт, тем больше топлива и воздуха поступает, но тем менее стабильно работает двигатель на холостых оборотах. Долгая продолжительность улучшает поведение на высоких оборотах, а короткая — даёт плавную работу в городе.

Так, распредвалы с продолжительностью 250-270° подходят для повседневной езды, а 280-310° — для трека и дрифта.

Угол развала кулачков

Этот показатель показывает, насколько далеко расположены друг от друга максимальные точки открытия впускного и выпускного кулачков. Чем меньше угол, тем больше перекрытие — момент, когда оба клапана открыты одновременно.

Малый угол (например, 105°) повышает мощность в среднем диапазоне, но двигатель становится "неровным" на холостом ходу. Большой угол (112-115°) делает мотор спокойнее и экономичнее, зато снижает отклик при резком разгоне.

Сравнение типов распредвалов

Советы шаг за шагом: как выбрать распредвал

1. Определи цель. Если ты хочешь просто повысить эластичность двигателя — хватит умеренного тюнинга. Для гоночных целей подойдут агрессивные профили.

2. Проверь степень сжатия. Чем выше степень, тем лучше раскрываются спортивные распредвалы.

3. Учитывай коробку передач. Механика позволяет ставить более "злой" вал, тогда как автоматы требуют плавности.

4. Обрати внимание на гидрокомпенсаторы. Они ограничивают диапазон регулировки подъёма и длительности.

5. Используй консультацию. Производители, такие как Comp Cams, Crane, или отечественные "СТК" и "ВалМаш", предлагают онлайн-калькуляторы и подбор по модели двигателя.

Ошибка → Последствие → Альтернатива

• Ошибка: установка распредвала без учёта степени сжатия и массы автомобиля.
  Последствие: двигатель теряет тягу и нестабилен на холостом ходу.
  Альтернатива: использовать валы с меньшим углом развала или подобрать лёгкий маховик.

• Ошибка: установка "агрессивного" профиля на мотор с автоматом.
  Последствие: рывки и глохнущий двигатель.
  Альтернатива: поставить гидротрансформатор с повышенным stall speed.

• Ошибка: экономия на клапанных пружинах.
  Последствие: обрыв пружин, контакт поршней и клапанов.
  Альтернатива: заменить комплект на усиленные пружины из хромванадиевой стали.

А что если просто заменить рокеры

Иногда улучшить характеристики можно без вмешательства в распредвал. Рокеры с увеличенным плечом повышают подъём клапана на 5-10%, что даёт прирост мощности без потери ресурса. Это бюджетный способ оживить двигатель, особенно если машина не участвует в гонках.

Плюсы и минусы тюнинга распредвала

FAQ

Как выбрать распредвал для своего автомобиля?
Определи, где ты хочешь получить прибавку — на низах или на верхах. Для города подойдёт вал с углом 112° и продолжительностью до 270°.

Можно ли установить распредвал самостоятельно?
Да, но требуется комплект регулировочных шайб, динамометрический ключ и контроль фаз газораспределения. Без опыта лучше доверить установку мастеру.

Сколько стоит распредвал?
Цены начинаются от 10 000 рублей за базовые модели и доходят до 80 000 рублей за спортивные решения с регулировкой фаз.

Нужно ли менять прошивку ЭБУ после установки нового распредвала?
Да, иначе блок управления не будет корректно работать с изменёнными фазами — двигатель потеряет мощность и будет расходовать больше топлива.

Мифы и правда

• Миф: спортивный распредвал увеличивает мощность любого двигателя.
  Правда: без настройки и усиленных деталей прирост будет минимальным.

• Миф: чем больше подъём, тем лучше.
  Правда: чрезмерный подъём может привести к поломке клапанного механизма.

• Миф: спортивный вал всегда делает мотор громким.
  Правда: громкость зависит от выхлопной системы, а не только от распредвала.

3 интересных факта

1. Первые распредвалы появились ещё в двигателях Леонардо да Винчи — в его чертежах 1500-х годов уже видна идея кулачкового механизма.

2. В моторах Ferrari используется переменное управление фазами VVT, где угол развала кулачков регулируется электроникой.

3. В японских двигателях Honda VTEC применяются два профиля кулачков на каждом цилиндре — для низких и высоких оборотов.

Исторический контекст

Механизм распределительного вала стал стандартом после 1902 года, когда инженер Уильям Мэйбах внедрил его в двигатель Mercedes Simplex. В 1950-х распредвалы начали устанавливать сверху (OHC), что позволило увеличить обороты и снизить шум. Сегодня большинство двигателей используют двойные верхние валы (DOHC): один управляет впускными, другой — выпускными клапанами.
